1. Εγκατάσταση

Τοποθετήστε τη μονάδα κοίλων ινών και συνδέστε όλες τις σωλήνες. Τοποθετήστε τη σωλήνωση τροφοδοσίας σε καθαρό νερό και τοποθετήστε τη σωλήνωση συγκράτησης και τη σωλήνωση διείσδυσης σε ένα δοχείο απορριμμάτων.





2. Καθαρισμός

Εκκινήστε την περισταλτική αντλία. Μόλις γεμίσει πλήρως ο σωλήνας συγκράτησης με υγρό, ρυθμίστε τη βαλβίδα συγκράτησης για να δημιουργήσετε μια κατάλληλη διαμεμβρανική πίεση (TMP) σε όλο το σύστημα.

Μετρήστε το pH του υγρού που απορρίπτεται τόσο από την έξοδο συγκράτησης όσο και από το διήθημα έως ότου οι τιμές του pH γίνουν ουδέτερες.



3. Διαβροχή

Σταματήστε την περισταλτική αντλία. Βυθίστε τη σωλήνωση τροφοδοσίας, τη σωλήνωση συγκράτησης και τη σωλήνωση διείσδυσης σε καθαρό νερό.

Επανεκκινήστε την περισταλτική αντλία. Αφού γεμίσει ο σωλήνας συγκράτησης με υγρό, ρυθμίστε τη βαλβίδα συγκράτησης για να διατηρήσετε μια κατάλληλη διαμεμβρανική πίεση (TMP) και βρέξτε καλά τη μεμβράνη με κοίλες ίνες για15 λεπτά.

Μετά τη διαβροχή, σταματήστε την περισταλτική αντλία και ανοίξτε πλήρως τη βαλβίδα συγκράτησης.



4. Αποστράγγιση

Αφαιρέστε τη σωλήνωση τροφοδοσίας από το καθαρισμένο νερό.

Εκκινήστε την περισταλτική αντλία για να αποστραγγίσει όλο το υπόλοιπο υγρό από τη σωλήνωση τροφοδοσίας και τη σωλήνωση συγκράτησης.



5. Τεστ ακεραιότητας

Κλείστε τελείως τη βαλβίδα συγκράτησης και βυθίστε την έξοδο του σωλήνα διήθησης σε νερό.

Εκκινήστε την περισταλτική αντλία για να εισάγει πεπιεσμένο αέρα μέχρι να φτάσει η πίεση τροφοδοσίας0,65 bar.

Σταματήστε την περισταλτική αντλία και διατηρήστε την πίεση για10 λεπτά.



6. Μέτρηση ροής διάχυσης αέρα

Κατά τη διάρκεια της περιόδου διατήρησης των 10 λεπτών, παρατηρήστε εάν η πίεση μειώνεται και εάν αναδύονται φυσαλίδες από την έξοδο του διηθήματος.

• Εάν η πίεση παραμένει σταθερή και δεν παρατηρούνται φυσαλίδες, η μονάδα κοίλων ινών περνά τη δοκιμή ακεραιότητας.

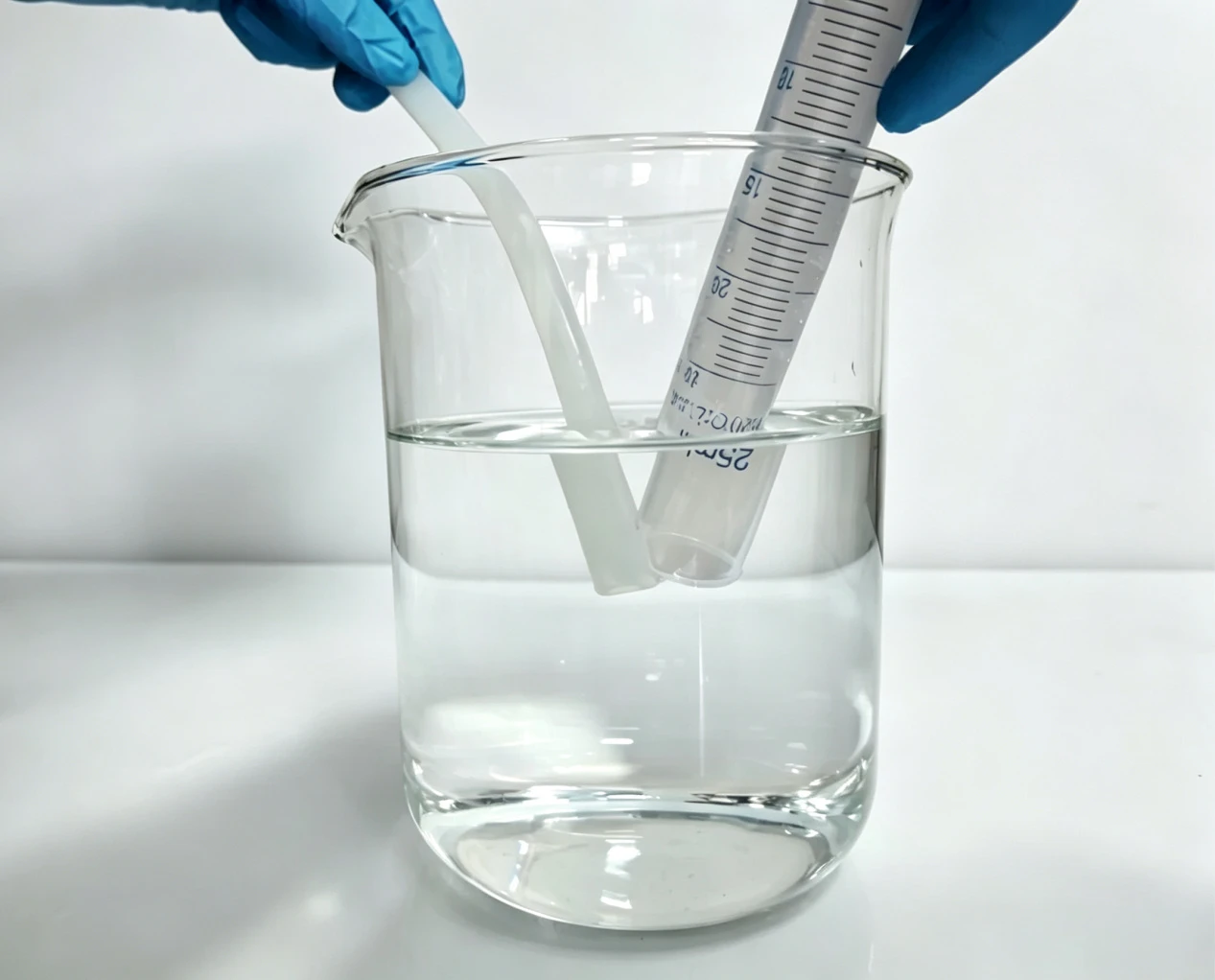

• Εάν υπάρχουν πτώσεις πίεσης και φυσαλίδες, μετρήστε τον ρυθμό ροής διάχυσης αέρα στην έξοδο του διηθήματος χρησιμοποιώντας είτε ροόμετρο είτε ανεστραμμένο βαθμονομημένο κύλινδρο γεμάτο με νερό.

Συγκρίνετε τη μετρούμενη ταχύτητα ροής διάχυσης αέρα με την τιμή αναφοράς του κατασκευαστή για να προσδιορίσετε εάν η μονάδα κοίλων ινών πληροί τα κριτήρια αποδοχής ακεραιότητας.

Εφόσον οι αποδεκτές τιμές ροής διάχυσης αέρα διαφέρουν μεταξύ των διαφορετικών κατασκευαστών, τα κριτήρια τελικής αποδοχής θα πρέπει πάντα να ακολουθούν τις προδιαγραφές που παρέχονται στο αντίστοιχο εγχειρίδιο προϊόντος.



7. Απελευθέρωση αέρα

Ανοίξτε πλήρως τη βαλβίδα συγκράτησης για να απελευθερώσετε όλο τον υπολειπόμενο αέρα από το σύστημα.







Πιθανές αιτίες αποτυχίας δοκιμής ακεραιότητας και διορθωτικών ενεργειών

1. Έχει διαβραχεί πλήρως η μονάδα μεμβράνης;

Πριν από τη διεξαγωγή δοκιμής ακεραιότητας, η μεμβράνη με κοίλες ίνες πρέπει να διαβρέχεται πλήρως με νερό.

Συνιστάται η κυκλοφορία καθαρού νερού μέσω της μονάδας κοίλων ινών για5–10 λεπτάπριν από τη δοκιμή.

Η ανεπαρκής διαβροχή μπορεί να επηρεάσει σημαντικά τα αποτελέσματα της δοκιμής ακεραιότητας.

Επειδή οι μεμβράνες κοίλης ίνας υπερδιήθησης έχουν πολύ μικρά μεγέθη πόρων και εξαιρετικά υψηλές πιέσεις σε σημείο φυσαλίδων,μέθοδος ροής διάχυσης αέραγενικά προτιμάται για τον έλεγχο ακεραιότητας.





2. Είναι σωστή η εγκατάσταση;

Α. Κατάσταση φλάντζας

Οι φλάντζες πρέπει να αντικαθίστανται τακτικά.

Η μακροχρόνια-χρήση μπορεί να μειώσει την ελαστικότητα της φλάντζας, με αποτέλεσμα κακή απόδοση στεγανοποίησης και πρόκληση αποτυχίας δοκιμής ακεραιότητας.

Β. Διαρροή συστήματος

Επιθεωρήστε το μανόμετρο, τους σφιγκτήρες και όλα τα σημεία σύνδεσης για πιθανή διαρροή αέρα.

Βεβαιωθείτε ότι ολόκληρο το σύστημα είναι σωστά σφραγισμένο, καθώς η διαρροή μπορεί να εμποδίσει τη διατήρηση της πίεσης και να οδηγήσει σε ανακριβή αποτελέσματα των δοκιμών.





3. Υπάρχουν υπολειμματικά υγρά διεργασίας, μέσα καθαρισμού ή διαλύματα αποθήκευσης;

Υπολειμματικά υγρά διεργασίας, καθαριστικά ή διαλύματα συντήρησης μπορεί να εμποδίσουν την πλήρη διαβροχή της μεμβράνης.

Συνιστάται να καθαρίσετε ξανά τη μονάδα κοίλων ινών, να αυξήσετε τον όγκο ξεβγάλματος, να παρατείνετε τον χρόνο καθαρισμού και να αυξήσετε τη θερμοκρασία καθαρισμού όταν χρειάζεται για να βελτιωθεί η αποτελεσματικότητα καθαρισμού.





4. Βλάβη μεμβράνης κοίλων ινών

Εάν έχουν εξαλειφθεί όλοι οι παραπάνω παράγοντες, η ίδια η μονάδα κοίλων ινών μπορεί να έχει αποτύχει στη δοκιμή ακεραιότητας.

Οι πιθανές αιτίες περιλαμβάνουν:

Α. Φυσική βλάβη που προκαλείται από πτώση ή πρόσκρουση κατά τη μεταφορά.

Β. Σκληρά σωματίδια στο σύστημα, όπως υπολείμματα μετάλλων από ένα νέο σύστημα ή στερεοί ρύποι στο υγρό διεργασίας, μπορεί να χαράξουν ή να τρυπήσουν τη μεμβράνη.

Γ. Η υπερβολική δύναμη που ασκείται κατά την εγκατάσταση μπορεί να βλάψει τη δομή της μεμβράνης.

Δ. Ακατάλληλα χημικά καθαρισμού ή διαλύματα αποθήκευσης μπορεί να καταστρέψουν το υλικό της μεμβράνης.

Ε. Σοβαρή ρύπανση της μεμβράνης ή μη αναστρέψιμη απόφραξη που δεν μπορεί να καθαριστεί αποτελεσματικά μπορεί να θέσει σε κίνδυνο την ακεραιότητα της μεμβράνης μετά από παρατεταμένη χρήση.

Εάν η μονάδα κοίλων ινών αποτύχει στον έλεγχο ακεραιότητας λόγω βλάβης της μεμβράνης, συνιστάται η αντικατάσταση με μια νέα μονάδα κοίλων ινών.
